Air Handling Unit
Latar Belakang Permasalahan.
- Bertambahnya kendaraan di Jalan Tol
- Polusi asap semakin meningkat
- Suhu udara rata-rata semakin naik
- Memakai tenaga manusia di gardu tiket tol
- Interaksi manusia dalam kegiatan transaksi tol
- Kebutuhan untuk hidup sehat semakin mendesak
Kondisi Tiket Transaksi Pembayaran TOL
- Suhu udara dalam ruangan panas
- Petugas membuka pintu ruangan.
- ruangan semakin berdebu, pengap tidak hygienes
- Emisi gas buang kendaraan yang tak terkendali dan tak terindentifikasi
Standar Kebutuhan Layak dalam Bekerja di Ruangan
- Sistem penyegar udara harus bisa menghasilkan kondisi udara yang dirasakan tenang, nyaman dan aman (dirasakan comfort) bagi pengguna ruangan/gedung
Peralatan dan Kelengkapan Penunjang Tata Udara Layak dan Sehat Dihasilkan dari Sistem :
- AHU ( air handling unit ) : yang meliputi Fan,Cooling coil, Filter berfungsi membersihkan mendistribusikan, mengalirkan udara dingin ke ruang console ticketing.
- HEPA Filter ( High Efficiensi Particulate Air ) : Berfungsi untuk membersihkan udara dari partical/debu ukurannya dibawah 5 micron
- Air Curtain berfungsi sebagai layar udara untuk mencegah udara dan debu masuk ke konsule ticketing
Peralatan dan Kelengkapan Penunjang Tata Udara Layak dan Sehat Dihasilkan dari Sistem
- AHU ( air handling unit ) : yang meliputi Fan,Cooling coil, Filter berfungsi membersihkan mendistribusikan, mengalirkan udara dingin ke ruang console ticketing.
- HEPA Filter ( High Efficiensi Particulate Air ) : Berfungsi untuk membersihkan udara dari partical/debu ukurannya dibawah 5 micron
- Air Curtain berfungsi sebagai layar udara untuk mencegah udara dan debu masuk ke konsule ticketing
Standar Layak Udara dari Sistim Tata Udara
- Suhu ruangan (24 degree C +/- 2 ). Suhu ruangan yang dirasakan nyaman antara 22 – 26 degree C
- Kelembaban Udara RH 55%+/- 5%
- Tingkat kebersihan udara kelas 100.000
- Kecepatan aliran udara
- kebutuhan Oxigen atau udara segar.
Fungsi Peralatan :
- Air Curtain : berfungsi membuat layar aliran udara dari atas jendela ke bawah untuk mengurangi infiltrasi udara luar masuk melewati jendela.
- Jendela ticketing ditambahkan juga Flexible dan transparan layer, untuk mengurangi infiltrasi debu luar masuk melewati jendela.
- AC split multi FCU 1 bh condensing unit bias untuk 5 FCU (Fan Coil Unit) , wall Mounted, berfungsi untuk mengendalikan temperature dan RH ruangan.
- Portable HEPA Filter, untuk menyaring debu sehingga udara yang dihirup petugas lebih bersih.
Layout Dari Atas

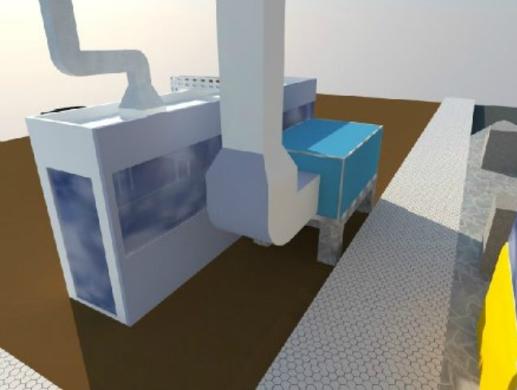

Air Handling Unit
Rencana Uji Coba Gerbang Tol

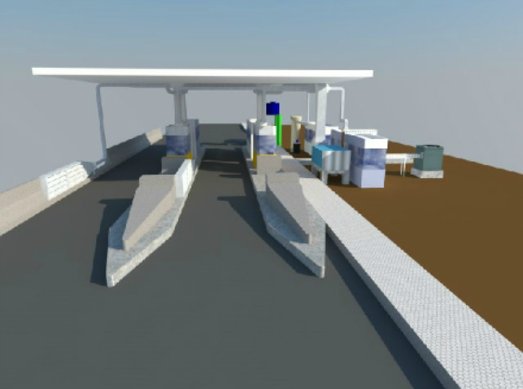

Lay Out Gerbang

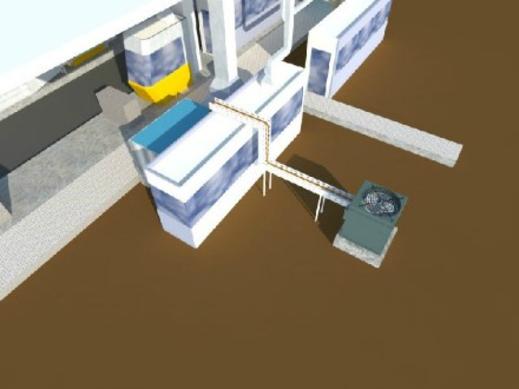

Rencana Pemasangan Mesin Pendingin
Rencana Pemasangan Air Handling Unit
