Outdoor Digital Signage

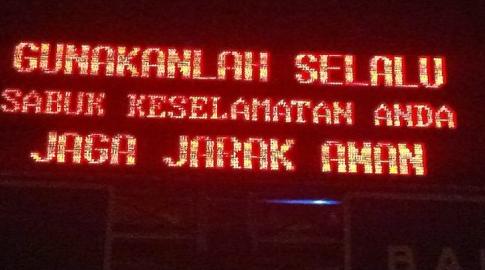

Digital Message Sign (DMS)
Remote Sensor DMS LED adalah sistim yang dibangun menggunakan teknologi SMS Gateway dan berfungsi untuk mengirim dan mengecek informasi yang berada di layar LED.

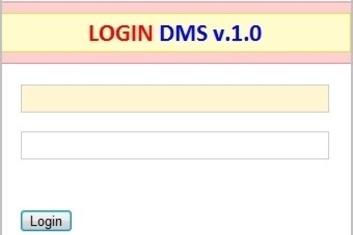

Panduan untuk mengisikan username dan password anda adalah sebagai berikut :

  • Kotak bagian atas diisi dengan username
  • Kotak bagian bawah diisi dengan password
  • Lalu tekan tombol Login
  • (Username dan password akan di buatkan oleh administrator dan di serahkan ke user)

Keterangan dari gambar diatas ialah sebagai berikut :

  • Kode A adalah panel atas dari Aplikasi DMS, pada panel ini kita dapat memilih menu:
  • Halaman Utama
  • Pengaturan (Menu untuk Admin) Administrator (Menu untuk Admin)

Kode B adalah panel kiri dari Aplikasi DMS, pada panel ini kita dapat memilih shortcut:

  • Kotak Masuk / Status Pesan Terakhir
  • Kirim Pesan Manual
  • Kirim Pesan Dengan Template
  • Cek Status

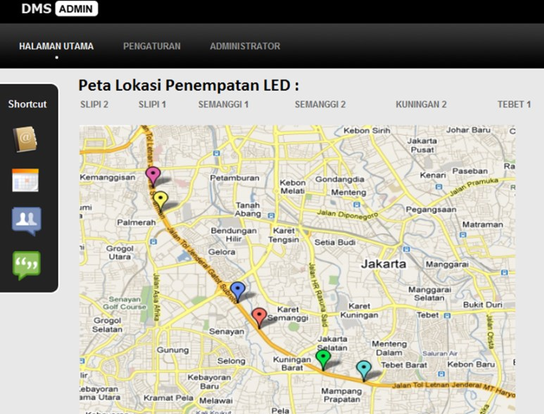

Kode C adalah peta lokasi dimana LED terpasang

  • Proses Pengolahan dan Pengiriman SMS dari dan ke LED

Setelah anda mempelajari menu pada aplikasi DMS pada bagian atas, pada bagian ini kita akan mempelajari bagaimana Proses Pengolahan dan Pengiriman SMS dari dan ke LED, dengan langkah sebagai berikut :

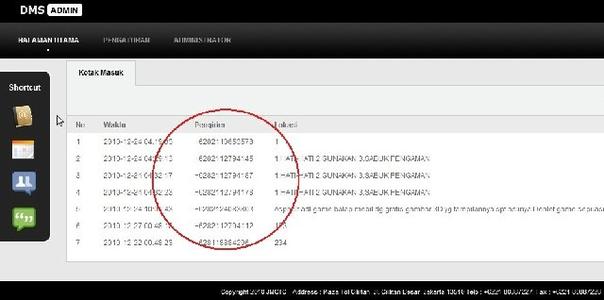

  • Kotak Masuk / Status Pesan Terakhir
  • Pada bagian ini kita dapat melihat history dan SMS yang di replay oleh LED. Setiap SMS yang kita kirimkan, akan di replay oleh LED

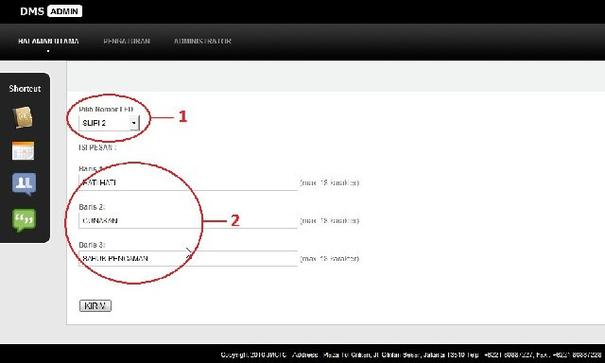

  • Kirim Pesan Manual Disini user dapat mengirimkan pesan secara manual, artinya pesan bisa di tulis sesuai dengan kebutuhan informasi yang akan dikirim.
    • Contoh gambar

Bagian 1 adalah kolom untuk memilih lokasi dimana LED di pasang (contoh di atas kita memilih SLIPI 2)
Bagian 2 adalah tempat dimana kita bisa menuliskan secara manual informasi yang akan kita kirim sesuai dengan baris  yang akan di tampilkan (contoh diatas kita menggunakan Baris 1: HATI HATI  - Baris 2: GUNAKAN - Baris 3: SABUK PENGAMAN)
Keterangan:
Jika Tulisan yg akan di tampilkan berjumlah 10 DIGIT per baris, maka di tambahkan SPASI di akhir tulisan



Kirim Pesan Dengan Template
Disini user dapat mengirim pesan tanpa harus menuliskan pesan secara manual, tapi cukup dilakukan dengan cara memilih template yang sudah di sediakan

Bagian 1 adalah kolom untuk memilih lokasi dimana LED di pasang (contoh di atas kita memilih SEMANGGI 1)
Bagian 2 adalah tempat dimana kita bisa memilih informasi yang akan kita kirim sesuai dengan baris  yang akan di tampilkan (contoh diatas kita menggunakan Baris 1: SEMANGGI-KUNINGAN  - Baris 2: LANCAR - Baris 3: JAGA JARAK AMAN)

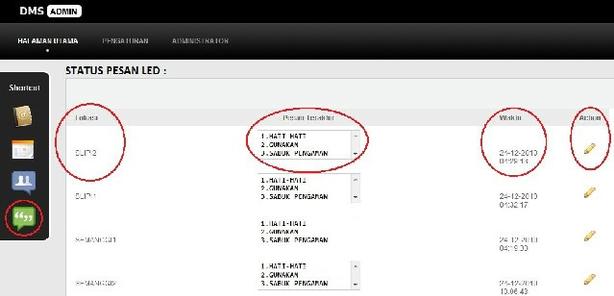

Cek Status

User dapat malukan pengecekan ke LED dengan cara masuk ke menu ini

Ada beberapa menu yang terdapat pada gambar di atas:
Lokasi : Lokasi dimana LED terpasang
Pesan Terakhir: Artinya pesan yg terakhir terekam oleh LED.
Waktu: Berisikan Tgl/Jam ketika pesan terakhir di kirim
Action: Tombol dengan gambar pena ketika di klik, maka aplikasi DMS akan mengirimkan pesan untuk  cek status LED. Dan pesan akan di respon oleh LED dengan mengirimkan tulisan terakhir yang ada di display LED

Kategori USER
PIN LED: xxxxx
Power ON :
Jika user menerima SMS tertulis: POWER ON dan diikuti pesan 1-2-3, artinya LED Display baru tersambung dengan power, hal ini bisa terjadi karena adanya gangguan listrik sebelumnya, dll. Pada posisi ini LED akan menampilkan tulisan terakhir yang dikirim.

Kirim Pesan ke LED :

!PIN#1PESAN LINE SATU*#2PESAN LINE DUA*#3PESAN LINE TIGA*
Contoh SMS:
!XXXXX#1HATI-HATI*#2GUNAKAN*#3SABUK PENGAMAN*
Balasan SMS:
1.HATI-HATI
2.GUNAKAN
3.SABUK PENGAMAN
(Artinya pada display LED berisi line 1: HATI-HATI line2: GUNAKAN dan line 3: SABUK PENGAMAN)

Keterangan:
Jika Tulisan yg akan di tampilkan berjumlah 10 DIGIT per baris, maka di tambahkan SPASI di akhir tulisan.

Cek Isi Display LED :

MSG,PIN
Contoh SMS:
MSG,XXXX
Balasan SMS sesuai tulisan yang tertera di LED, Contoh:
1.HATI-HATI
2.GUNAKAN
3.SABUK PENGAMAN
(Artinya pada display LED berisi line 1: HATI-HATI line2: GUNAKAN dan line 3: SABUK PENGAMAN)

Cek Nomor Yang Teregistrasi :

CK,PIN
Contoh SMS:
CK,XXXX
Balasan SMS sesuai dengan nomor yg teregistrasi pada LED, Contoh:
Data Nomor:
1.+628111111101
2. +628111111102
3. +628111111103
(Artinya 3 nomor diatas adalah nomor yg di registrasikan, dan hanya 3 nomor diatas yang bisa melakukan pengiriman SMS dan menerima report LED)

Registrasi/Ganti Nomor :

NOMOR URUT,NOMOR HP*
Contoh SMS:
ADM,XXXXX,3, +628111111104*
Balasan SMS:
Perubahan no.3 +628111111104 BERHASIL
(Artinya kita telah melakukan perubahan nomor pada urutan 3 dengan nomor baru yaitu +628111111104)

Pengaturan Brightness :

BRG,PIN,1 sd 100
Contoh SMS:
BRG,XXXXX,20
(Artinya brightness di setting pada posisi 20, bisa di ganti sesuai kebutuhan, angka yang di masukkan antara 1 s/d 100, semakin tinggi artinya cahaya yg di keluarkan semakin terang, demikian sebaliknya)
Balasan SMS tidak ada.
Keterangan: LED Dilengkapi sensor cahaya dan pengaturan Brightness, Jika sensor mendapatkan cahaya yg mencukupi (Siang) posisi brightness berada pada posisi full, jika sensor mendeteksi cahaya redup (Malam) maka pengaturan brighness menyesuaikan dengan setting yang sudah di tentukan.
