Remote Genset

Pengontrolan genset dengan memanfaatkan teknologi remote sensor serta dapat melakukan kontrol jarak jauh dengan hanya memanfaatkan fasilitas SMS sebagai sarana pengirim perintah langsung ke remote sensor yang ada di setiap genset. Ilustrasi teknologi yang digunakan sebagai berikut :

Dapat melakukan pengontrolan genset melalui telepon genggam dan aplikasi desktop yang di lengkapi dengan modem SMS.

  • Monitor bahan bakar.
  • Monitor kondisi battery.
  • Monitor voltase dan 3 phase PLN.
  • Monitor pintu panel yang di buka / tutup.
  • Menghidupkan dan mematikan genset dari jarak jauh.
  • Dapat mengetahui kondisi genset pada saat lampu mati dan genset hidup, demikian sebaliknya.
  • Dapat mengetahui jika ada pemanasan manual di lapangan, baik aktifitas menyalakan dan mematikan genset.
  • Dapat Mengetahui genset di nyalakan dan di matikan melalui SMS.
  • Setiap perubahan yang terjadi sehubungan dengan kondisi genset, maka remote sensor akan mengirimkan pesan kepada 5 (Lima) nomor telepon yang sudah teregistrasi.
  • Tidak semua telepon dapat mengontrol genset, karena hanya nomor yang di program yang bisa mengirimkan pesan untuk menghidupkan dan mematikan, serta pengecekan status, sehingga keamanan terjamin.
  • Setiap remote sensor hanya merespon SMS yang di lengkapi dengan password dan nomor teregistrasi.



Benefit
Teknologi Web NRG

Fully integrated.
Web NRG memberikan solusi dalam satu kesatuan system secara keseluruhan sehingga meningkatkan efisiensi operasional dan menghasilkan informasi dan laporan yang komprehensif.

Modular.
Web NRG terdiri dari modul-modul dengan fleksibilitas yang tinggi sehingga memudahkan implementasi, pemeliharaan dan penambahan modul baru.

Client
Server Architecture. Budget Control dirancang dengan arsitektur yang difungsikan untuk pengaksesan data dan transaksi dengan kapasitas besar yang meliputi business rules, user level, security dan metodologi programming.

Multi User
Web NRG dapat dioperasikan oleh pengguna (user) secara bersama-sama (concurrent) tanpa menimbulkan interupsi sehingga proses data lebih cepat dan efektif.

Scalable.
Web NRG memiliki tingkat skalabilitas tinggi. Kemampuan menyimpan data dan skalabilitas dapat ditingkatkan dan dikembangkan sesuai dengan teknologi.

Reliable.
Budget Control dilengkapi dengan tool auto repair, backup, dan restore untuk perbaikan data secara otomatis jika terjadi kerusakan database sehingga menimimalkan ketergantungan dengan vendor.


Keamanan

  • Budget Control didesign dengan sistem keamanan yang optimal untuk menjamin aplikasi diakses user yang berwenang sehingga meminimalkan terjaidnya unauthorized user. Definisi tingkat keamanan terdiri dari
  • Server level
  • Level kemanan yang dirancang oleh administrator server / jaringan LAN. Prosedur keamanan.
  • Disediakan oleh Operating System Server dalam petunjuk teknis.
  • Application level
  • Level Admin : Otoritas tertinggi untuk mengakses semua modul.
  • Employee     : Otoritas untuk modul yang  ditentukan oleh admin.


Pemeliharaan

  • Sistem Integrasi dikembangkan untuk
  • Dukungan support dalam implementasi dan setelah implementasi system.
  • Dikembangkan oleh tim pengembang yang professional.
  • Inovasi dan pengembangan secara berkelanjutan.
  • Sentralisasi data dan manajemen (keamanan data).
  • Transfer knowledge.


Spesifikasi SIstem

  • Operating System :
  • Linux/Window 2000/XP/Vista/Seven
  • Database :
  • MySql (Database)
  • Development System :
  • PHP
  • Javascript
  • HTML


Spesifikasi Hardware

  • Minimal spesifikasi hardware :
  • Intel Pentium IV 2,6 GHz or higher CPU speed (Server)
  • Intel Pentium III 900 MHZ or higher CPU speed (Client)


Support dan Garansi

  • Untuk Garansi dari applikasi ini adalah 1 Tahun dimana bentuk garansi yang di berikan adalah :
    • Garansi Kerusakan System.
    • Garansi Perawatan atau maintenance System.
  • Untuk support dari applikasi ini adalah 3 Bulan dimana bentuk support yg diberikan adalah :
    • Support by Call.
    • Support by E-mail.
    • Support kunjungan ke Client untuk melakukan pengecekan applikasi dan backup database.
    • Support Training.


Konsep

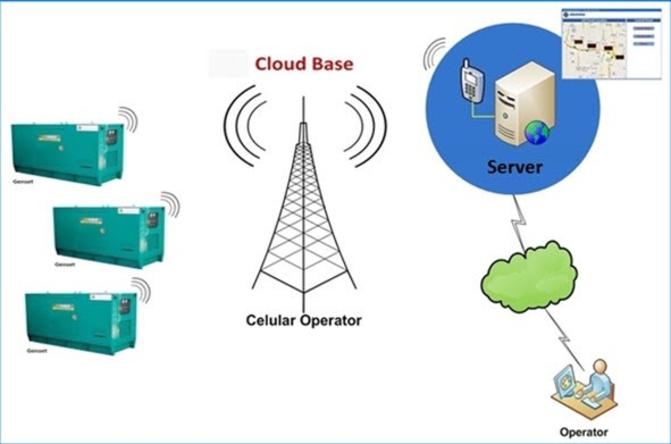

Aplikasi NRG  adalah sistem yang dibangun dengan menggunakan basis web sehingga memudahkan dalam proses monitoring genset.. Aplikasi bersifat user friendly. Konsep dari aplikasi ini adalah sebagai berikut :

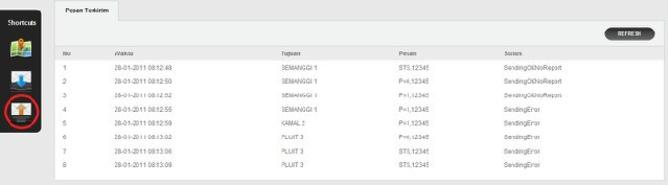

Pesan Terkirim (Semua Genset)

Pada bagian ini akan terekam semua SMS yang dikirim menggunakan aplikasi  ke remote sensor  dari masing masing genset yang ada. kita dapat melihat history dan SMS yang sudah terkirim.

Mengaktifkan (ON), Mematikan (OFF) dan Cek Status Genset

Pada Halaman Utama aplikasi, kita akan melihat tampilan lokasi lokasi dimana genset di tempatkan. Seperti gambar berikut:

Pilih salah satu lokasi yg akan kita remote via SMS dengan cara di Klik. Maka akan tampil halaman dimana kita dapat melakukan aktifitas meremote genset via SMS. Seperti pada gambar berikut

Kode D

Kode D berisikan keterangan dari user yang saat itu melakukan login ke aplikasi, nama dan status user tertera.

Kode E

adalah panel dimana user dapat melakukan perubahan password, dan juga tersedia tombol untuk melakukan LOGOUT.

Proses Pengolahan dan Pengiriman SMS dari dan ke Remote sensor  Genset.

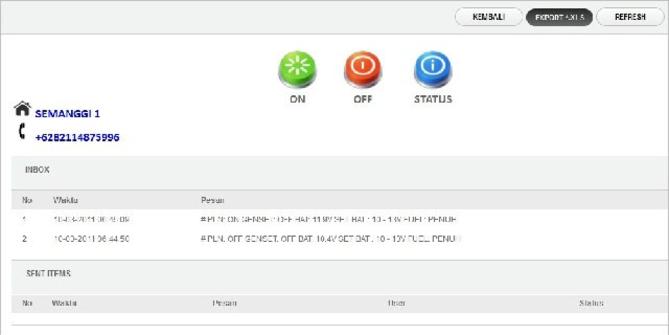

Proses Pengolahan dan Pengiriman SMS dari dan ke Remote sensor  Genset, dengan langkah sebagai berikut

Pada gambar diatas kita dapat melihat lokasi yang di buka, pada bagian bawah tertera No. Telp. Tujuan buat mengirim SMS. (contoh: CILILITAN, Telp. +62824235215)

Perintah untuk menghidupkan Genset (ON)
Cukup dengan klik Tombol ON    pada aplikasi. Artinya kita telah memerintahkan remote sensor  untuk menyalan genset. Genset ON.

Perintah untuk mematikan Genset (OFF)
Cukup dengan klik Tombol OFF    pada aplikasi, artinya kita telah memerintahkan remote sensor  untuk mematikan genset. Genset OFF.

Perintah untuk cek status Genset.
Klik Tombol STATUS    pada aplikasi, artinya kita telah mengirimkan perintah ke remote sensor  untuk mengirimkan status terakhir pada genset.

INBOX

Setiap perintah yang kita kirimkan ke remote sensor  genset berupa ON, OFF, STATUS, baik di kirimkan melalui aplikasi JMGC, atau dikirimkan melalui telepon genggam, maka akan di reply kembali, dan semuanya akan terekam dalam INBOX ini.
Contoh SMS: ON BY:+628129047613 PLN: ON # GENSET: ON BAT: 12.2V SET BAT : 10 - 13V FUEL: PENUH


Keterangan
ON BY:+628129047613 (No. yang tertera telah melakukan aktifitas menghidupkan Genset, jika SMS tanpa diikuti oleh pesan di atas, artinya genset di nyalakan/matikan manual atau terjadi perubahan listrik mati otomatis genset hidup dan sebaliknya)
PLN: ON (Status PLN pada posisi ON)
# GENSET: ON (Status genset pada posisi ON, diikuti dengan tanda #, artinya yang terjadi perubahan pada Genset dari OFF berubah ON)

BAT: 12.2V SET BAT : 10 - 13V (Status Battery pada posisi 12,2V artinya masih pada batas toleransi antara 10 s/d 13V, jika posisi battery berada di bawah 10V atau diatas 13V maka remote sensor  akan mengirimkan pesan perubahan dari battery tersebut. – Batas tolerasi 10 s/d 13V ini dapat diganti sesuai kebutuhan di lapangan)

FUEL: PENUH (Artinya posisi bahan bakar pada genset masih PENUH, jika kebalikannya maka pesan peringatan akan di terima FUEL: KOSONG, pada posisi KOSONG ini, petugas akan mendapat waktu sekitar 2 jam untuk melakukan pengisian ulang. - Pengaturan sensor ini bisa di atur sesuai kebutuhan di lapangan)

SENT ITEMS Setiap pesan yang kita kirimkan ke remote sensor  melalui aplikasi akan di rekam di disini.

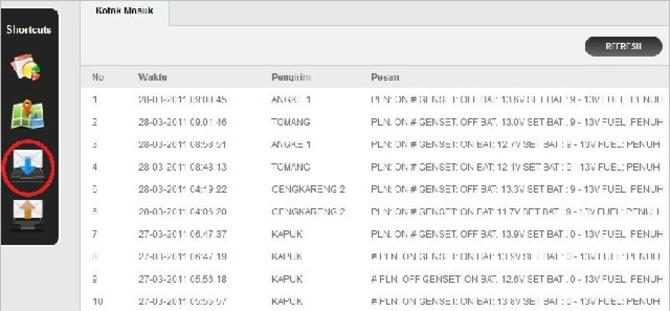

Kotak Masuk (Semua Genset)

Pada bagian ini akan terekam semua SMS yang di kirimkan oleh remote sensor  dari masing masing genset yang ada. kita dapat melihat history dan SMS yang di replay oleh Remote sensor  Genset.
Setiap perintah yang kita kirimkan ke remote sensor  genset berupa ON, OFF, STATUS, baik di kirimkan melalui aplikasi, atau dikirimkan melalui telepon genggam, maka akan di reply kembali, dan semuanya akan terekam dalam Kotak Masuk ini.
Contoh gambar

Remote Genset

Pengontrolan melalui Telepon Genggam (HP)

Seperti dijelaskan pada bagian sebelumnya, pengontrolan genset dapat dilakukan melalui HP, ini bertujuan agar dimana saja petugas dilapangan maupun di back offiice  selama masih bisa menangkap signal GSM, pemegang HP yang nomornya teregistrasi di Remote Sensor dapat mengontrol perkembangan dari genset yang terpasang, dan dapat member perintah menghidupkan (ON), mematikan (OFF) dan dapat mngecek STATUS genset. Dibawah ini adalah beberapa perintah yang dapat digunakan ;


Proses Menghidupkan Genset (ON)

Kirim pesan ke genset tujuan dengan format : X=XX1
Jika kita asumsikan SMS dikirim dari HP No. +622198672513, maka pesan balasan yang akan di terima adalah sbb:
ON BY:+622198672513
PLN: ON
# GENSET: ON
BAT: 12.5V
SET BAT : 10 - 13V
FUEL:  PENUH
*Status PLN, BAT, FUEL dapat berubah ubah sesuai kondisi genset pada saat itu


Proses Mematikan Genset (OFF)

Kirim pesan ke genset tujuan dengan format : D=X1
Jika kita asumsikan SMS dikirim dari HP No. +622198672513, maka pesan balasan yang akan di terima adalah sbb:
OFF BY:+ 622198672513
PLN: ON
# GENSET: OFF
BAT: 12.5V
SET BAT : 10 - 13V
FUEL:  PENUH
*Status PLN, BAT, FUEL dapat berubah ubah sesuai kondisi genset pada saat itu


Daftar Pesan SMS dari Genset:

ON BY:+62986725134
Artinya Genset telah dihidupkan oleh pemegang HP No. +62986725134
*Nomor dapat berubah tergantung dari nomor yang mengirimkan perintah

OFF BY:+62857157117810
Artinya Genset telah dimatikan oleh pemegang HP No. +62986725134
*Nomor dapat berubah tergantung dari nomor yang mengirimkan perintah

  • PLN: ON Artinya Kondisi Listrik PLN pada posisi hidup.
  • PLN: OFF Artinya Kondisi Listrik PLN pada posisi padam.
  • GENSET: ON Artinya Kondisi Genset pada posisi  hidup.
  • GENSET: OFF Artinya Kondisi Genset pada posisi  mati. BAT: 12.5V Artinya Voltase battery pada posisi 12,5


*Angka ini dapat berubah sesuai dengan kondisi voltase battery pada saat itu.

  • SET BAT : 10 - 13V Artinya Voltase battery di set antara 10V s/d 13V, jika ada perubahan voltase yang melampaui batas angka yang di tentukan di atas, maka remote sensor  genset akan mengirimkan pesan peringatan.


*Angka 10V s/d 13V bisa di rubah sesuai kebutuhan, yang mendapat hak merubah adalah Admin.

  • FUEL:  PENUH Artinya kondisi bahan bakar masih mencukupi untuk operasional genset.
  •  FUEL:  KOSONG Artinya kondisi bahan bakar berada pada posisi tidak mencukupi untuk operasional dalam jangaka waktu lama, biasanya jika ini terjadi maka remote sensor  akan mengirimkan pesan peringatan.


PERINGATAN!!! BATREY LOW


Artinya kondisi battery berada di bawah abang batas yang di tentukan (10V), jika peringatan di terima dan diikuti oleh pesan GENSET ON, ini dapat di asumsikan genset menyedot daya yang mengakibatkan penurunan Voltase battery. Pada situasi ini masih di kategorikan normal.
Tapi jika pesan ini di terima berulang ulang dan tidak di ikuti oleh proses Genset ON, artinya kondisi battery sudah berada di ambang batas voltase yang di tentukan (10V), langkah yang di lakukan segera cek kondisi battery di lapangan, dan apabila diperlukan, segera lakukan penggantian battery. Karena jika hal ini tidak di lakukan, maka resikonya pada saat di hidupkan battery tidak dapat melakukan start pada genset.

PERINGATAN!!! FUEL LOW


Artinya bahan bakar sudah berada di bawah ambang batas yang di tentukan, jika pesan ini di terima pertama kali, artinya masih mencukupi untuk penggunaan berberapa saat (saat ini di set kurang lebih 2 jam), pada posisi ini segera lakukan pngisian bahan bakar.
Biasanya pesan ini akan dikirim pada saat posisi Genset ON, karena selama beroperasi genset menggunakan bahan bakar.
Jika pesan di terima pada saat Genset OFF, segera cek di lapangan, di khawatirkan terjadi hal hal yang tidak diinginkan.

#
Jika SMS yang di terima di sertai dengan symbol ‘#’ artinya sudah terjadi perubahan dari ON ke OFF atau sebaliknya dari OFF ke ON. Simbol # tampil pada sataus PLN dan GENSET.

Proses pengecekan STATUS


Kirim pesan ke genset tujuan dengan format : ST1a,1231
Contoh pesan balasan yang akan diterima adalah sbb:
PLN: ON
GENSET: OFF
BAT: 12.5V
SET BAT : 10 - 13V
FUEL:  PENUH
*Status PLN, GENSET, BAT, FUEL dapat berubah ubah sesuai kondisi genset pada saat itu.
Aplikasi Web NRG
Proses monitor genset dapat juga dilakukan dengan menggunakan aplikasi web NRG. Dibawah ini akan dijelaskan mengenai modul yang ada pada aplikasi

Keterangan dari gambar diatas ialah sebagai berikut

Kode A

Kode A adalah panel atas dari Aplikasi DMS, pada panel ini kita dapat memilih menu:
HALAMAN UTAMA

  • Berisikan halaman utama dari aplikasi, yang menampilkan menu menu yang akan kita bahas di bagian berikutnya.

PENGATURAN

  • Dalam menu PENGATURAN ini terdapat 2 pilihan sub menu:

LOKASI

  • Menu ini menampilkan daftar lokasi penempatan Genset, lengkap berikut nomor telp.

CEK PULSA SERVER

  • Menu ini berfungsi untuk pengecekan pulsa dari controller ini.

ADMINISTRATOR

  • Menu ini hanya akan tampil dan dapat di akses, jika user yang login adalah administrator, dalam menu ADMINISTRATOR ini terdapat 2 pilihan sub menu:

USER

  • Menu ini berfungsi untuk menambahkan user yang nanti nya bisa mengakses aplikasi ini, juga dapat menghapus user yang terdaftar.

LOG

  • Menu ini berfungsi untuk mengetahui kegiatan dari setiap user yang login dan melakukan aktifitas pada aplikasi ini.



Kode B

Kode B adalah panel kiri dari Aplikasi JMGS, pada panel ini kita dapat memilih shortcut:
Dashboard

  • Menu ini menampilkan lokasi penempatan, berikut status masing masing genset.

Peta

  • Menu ini akan menampilkan gambar peta masing masing lokasi Genset.

Kotak Masuk

  • Berisi daftar SMS yang di kirimkan oleh remote sensor  di masing masing Genset.

Pesan Terkirim

  • Berisi daftar SMS yang di kirimkan oleh user ke masing masing Genset.



Kode C


Kode C menampilkan lokasi penempatan genset, lengkap dengan STATUS terakhir dari genset berdasarkan jam, tanggal, bulan dan tahun.



Keterangan gambar
